Der Unterschied zwischen kollektorgesteuerten und bürstenlosen Motoren ist ein entscheidender Faktor für Ingenieure und Einkäufer. Von Elektrowerkzeugen bis zu Kfz-Starthilfegeräten dominieren diese beiden Motortypen die niederspannenden Gleichstromanwendungen. Heute bietet GEHOPOW einen ausführlichen Leitfaden, der Ihnen hilft, ihre Unterschiede zu verstehen und die richtige Wahl für Geräte wie tragbare Starthilfen und Mini-Luftpumpen zu treffen.
Was ist ein kollektorgesteuerter Motor? Was ist ein bürstenloser Motor? — Verständnis der Kommutierung
Bürstenlose Gleichstrommotoren (BLDC) verzichten vollständig auf Bürsten und Kommutatoren. Hierbei handelt es sich bei dem Rotor um einen Permanentmagneten, und der Stator enthält die Wicklungen. Hallsensoren erfassen die Rotorposition, und ein externer oder integrierter Controller schaltet den Strom elektronisch präzise um. Durch den fehlenden physischen Kontakt werden Abnutzung und Energieverlust drastisch reduziert.
Kollektorgesteuerte Gleichstrommotoren sind die traditionelle Bauart. Der Stator verwendet Permanentmagnete oder Wicklungen, während der Rotor Spulen enthält. Der Strom fließt über Bürsten und einen Kommutator, der mechanisch die Richtung wechselt, wenn der Rotor dreht, und so eine kontinuierliche Rotation aufrechterhält. Einfach ausgedrückt: Kohlebürsten reiben ständig am Kommutator.
Bei GEHOPOW testen wir beide Technologien rigoros in unseren Kfz-Starthilfegeräten und Luftpumpen, da Zuverlässigkeit für die Straßenrettung unverzichtbar ist.
2. Kernstruktur: Mechanische vs. elektronische Kommutierung

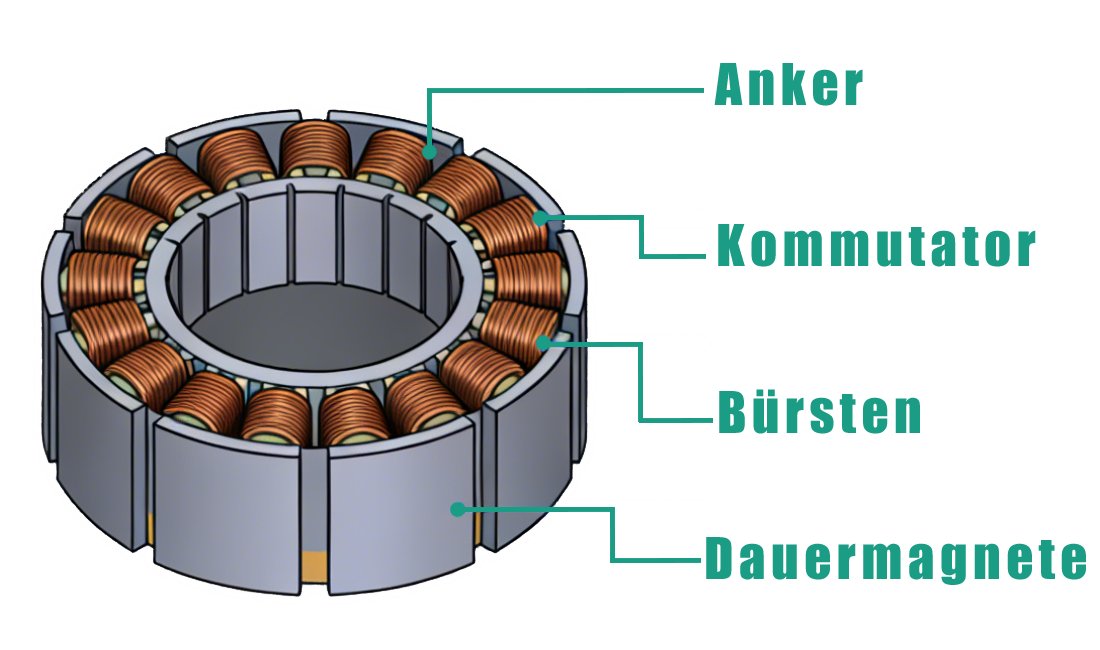

Anatomie des kollektorgesteuerten Motors
Ein kollektorgesteuerter Motor besteht aus einem Stator (Permanentmagneten), einem Rotor (Ankerwicklung), einem Kommutator und Bürsten. Gleichstrom wird über Bürsten an die Kommutatorsegmente geleitet, sodass sich die Stromrichtung in der Wicklung rechtzeitig umkehrt und der Rotor weiterdreht.

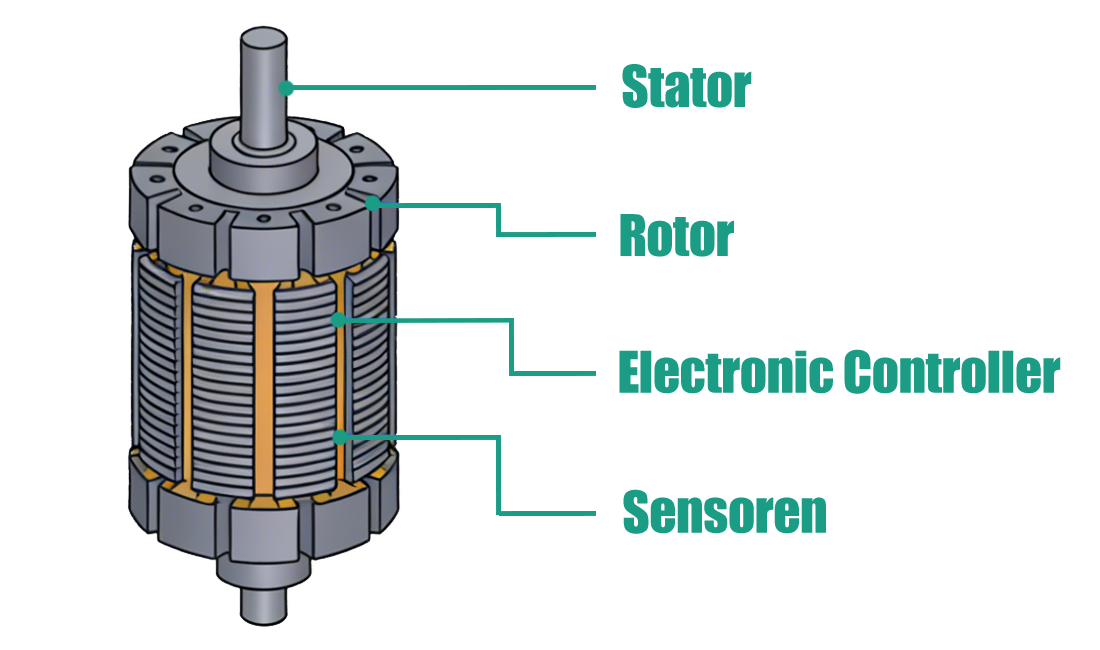

Vereinfachte Struktur des bürstenlosen Motors
Bei bürstenlosen Motoren befinden sich die Spulen am Stator und die Permanentmagnete am Rotor. Die Kommutierung basiert auf einer Treiberplatine (mit MOSFETs und Steuer-ICs) und Positionssensoren (Hall-Sensor oder Encoder). Das Design ist kompakter und weist keine ve rschleißanfälligen Teile auf.
3. Kollektor- vs. bürstenloser Motor: Tabelle mit harten Daten
| Parameter | Kollektorgesteuerter Motor | Bürstenloser Motor |
|---|---|---|
| Kommutierung | Mechanisch (Bürsten + Kommutator) | Elektronisch (Controller + Hallsensoren) |
| Wirkungsgrad (typisch) | 60% ~ 75% | 80% ~ 95% |
| Lebensdauer (dauerhaft) | ~1.000 bis 3.000 Stunden | >20.000 Stunden (begrenzt durch Lager) |
| Drehmoment-Eigenschaften | Hohes Anzugsdrehmoment, ruhig bei niedrigen Drehzahlen | Ständiges hohes Drehmoment, hervorragende Niedrigdrehzahlregelung mit FOC |
| Wartung | Regelmäßiger Bürstenwechsel, Reinigung von Kohlenstaub | Praktisch wartungsfrei |
| EMI / Geräusche | Bürstenfunken erzeugen starke Störungen | Geringe EMI (bei gutem Design) |
| Komplexität der Steuerung | Einfach (läuft ohne Controller) | Benötigt Treiber, komplexere Steuerung |
| Typische Kosten | Niedrig (nur Motor) | Höhere Kosten für Motor + Controller |
4. Anwendungsvorteile: Welcher Motor überzeugt wo?
Wo kollektorgesteuerte Motoren immer noch glänzen
- Kostengünstige Spielzeuge, einfache Elektrowerkzeuge: Günstig und leicht austauschbar.
- Geräte mit intermittierender Betriebsweise: Z. B. Fensterheber, Scheibenwischer — arbeiten nur wenige Sekunden am Stück, Verschleiß der Bürsten minimal.
- Extreme Spannungstoleranz oder einfache Drehzahlregelung: Ein Reihenwiderstand reicht zur Drehzahlanpassung.
Wo bürstenlose Motoren dominieren
- Tragbare Kfz-Starthilfegeräte: Benötigen enorme Spitzenleistung in kompakter Bauform. GEHOPOW Starthilfegeräte nutzen bürstenlose Technologie, um innerhalb von Sekunden Hunderte von Ampere bereitzustellen — sicher und ohne Funkengefahr (entscheidend in der Nähe brennbarer Gase).
- Mini-Luftpumpen / Inflatoren: Bürstenlose Motoren können über 10 Minuten kontinuierlich laufen ohne zu überhitzen. Höhere Effizienz bedeutet, dass derselbe Akku mehr Reifen aufpumpen kann.
- Drohnen, Elektroautos, Präzisionsinstrumente: Bürstenlos ist zwingend erforderlich für Effizienz, Geräusch und Lebensdauer.
5. Auswahlleitfaden: Wie Sie den richtigen Motor bestimmen
Verwenden Sie diese Kriterien zur Entscheidung:
- Betriebszyklus: Wenn Ihr Gerät häufig länger als 10 Minuten läuft, ist ein bürstenloser Motor praktisch zwingend erforderlich (sonst müssen Sie ständig Bürsten wechseln).
- Stromquelle: Für batteriebetriebene Geräte mit hohem Effizienzanforderungen (wie Starthilfegeräten) führt der Unterschied zwischen kollektorgesteuertem und bürstenlosem Motor direkt zu einer um über 30% längeren Laufzeit/mehr Zyklen beim bürstenlosen Motor.
- Geräusch & Störungen: Medizinische oder Aufnahmegeräte müssen bürstenlose Motoren verwenden, da kollektorgesteuerte Motoren Funkenschlaggeräusche verursachen.
- Lebenszykluskosten: Obwohl bürstenlose Motoren höhere Anschaffungskosten haben, machen niedrigere Wartungskosten und weniger Ausfallzeiten sie oft über die Lebensdauer des Produkts günstiger.
Beispiel: Während der F&E-Arbeiten am Mini-Luftpumpe von GEHOPOW haben wir beide Varianten verglichen. Die kollektorgesteuerte Version heizte sich schnell auf und zeigte nach zwei SUV-Reifen Bürstenverschleiß. Die bürstenlose Version lief kühler, pumpte 30% schneller auf und ermöglichte ein intelligentes Autostoppen bei voreingestelltem Druck. Eine deutliche Weiterentwicklung.
Für tiefere technische Einblicke schauen Sie sich den detaillierten Vergleich bei Electrical4U und die Analyse bei Machine Design an.
6. Was also gilt für Starthilfegeräte & Luftpumpen? — Die Wahl von GEHOPOW
Zurück zu unserem Kernthema: Bei der Auswahl eines 12V-Starthilfegeräts oder einer Mini-Luftpumpe beeinflusst der Unterschied zwischen kollektorgesteuertem und bürstenlosem Motor direkt den Rettungserfolg.
GEHOPOW stattet alle seine tragbaren Starthilfegeräte mit hochentladbaren bürstenlosen Motoren aus – und das aus diesen Gründen:
- Sicherheit: Keine mechanischen Funken, entscheidend in Motorräumen mit potenziellen Kraftstoffdämpfen.
- Spitzenleistung: Das Starten von LKW erfordert einen massiven instantanen Strom. Bürstenlose Motoren in Verbindung mit intelligenten Controllern liefern schärferes Drehmoment.
- Tragbarkeit: Bürstenlose Motoren sind bei gleicher Leistung leichter und kleiner und passen perfekt zum „tragbaren“ Design.
Unsere Mini-Luftpumpen nutzen die Langlebigkeit von bürstenlosen Motoren und die präzise Druckregelung, sodass sie bei voreingestelltem PSI automatisch abschalten und minimal aufheizen.
