車載ジャンプスターターとは正確には何ですか？
車載ジャンプスターターはポータブルバッテリーパックであり、車載バッテリーの電力が不足してエンジンを始動できない際に、車両のスターターモーターに大電流パルス（通常 500～2000 アンペア）を供給するために設計されています。別の走行中の車両が必要な従来のブースターケーブルとは異なり、リチウム式ジャンプスターターは一体型の独立した装置です。充電してグローブボックスに収納しておけば、どこでも使用できます。
コアとなる工学的課題は、言うのは簡単だが解決するのは難しい。グローブボックスに収まるほど小型の装置が、冷えたエンジンを始動させるのに十分な電流を出力しつつ、取り扱い・充電・高温の車室内での長年保管においても安全性を保たなければならないというものだ。

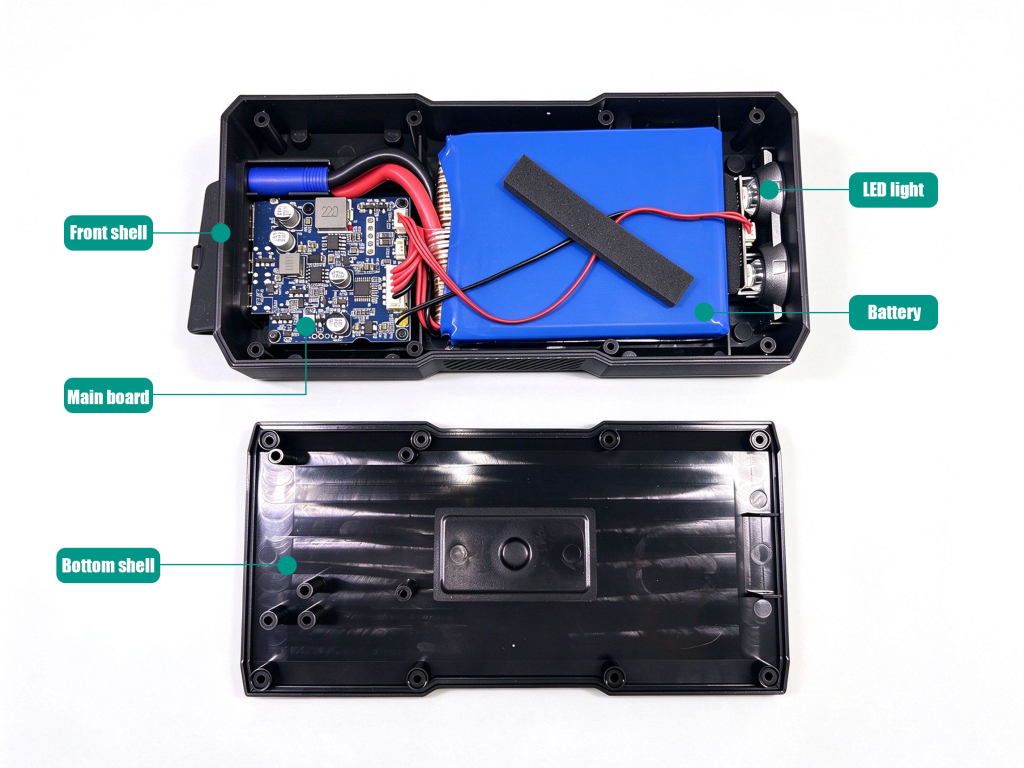

1.核心部品：内部構造を解説
すべてのリチウム式ジャンプスターターには、連携して動作する 5 つのサブシステムが搭載されています。各サブシステムを理解することで、製品品質を評価し、サプライヤーの仕様を比較することができます。
1リチウム電池パック
これは当該種類のセルの核心的特性です。60C、あるいはそれ以上のレートでの連続・ピーク放電に対応し、瞬時に数百アンペアの大電流を出力することができます。自動車用スターターモーターの瞬間的な大電流ニーズを完全に満たし、ジャンプスターター製品の中核的な技術的基盤となります。
2電池管理システム（BMS）
電池管理システム（BMS）は各セルの電圧・温度・電流を監視し、過電流・短絡・過温度・セルバランス崩れの際に放電を遮断します。BMS は短絡時における電池の発火を防ぐ核心的な保護機構です。
3メインコントロール PCB
内部には MCU（マイクロコントローラー）、MOSFET パワースイッチ、USB 出力用 DC-DC コンバーターが搭載されており、これらが連携してバッテリーと製品全体の制御・安全保護を担います。
4スマートジャンプクランプ
クランプアッセンブリは単なる配線ではなく、通常は極性反転検知・火花防止回路・状態表示 LED を備えた二次保護回路を内蔵しています。高品質なクランプは純銅製ジョーと 10AWG ケーブルを採用しています。
5ハウジング＆熱設計
ABS または PC+ABS 製の筐体に内部難燃隔壁を備えています。通気孔または熱伝導パッドが大電流放電時の発熱を放散します。使用中に筐体が溶融するのは明らかな品質不良です。
6ユーザーインターフェース
LED または LCD ディスプレイには、バッテリー残量率、電圧、エラーコードが表示されます。電源ボタン、USB 出力ポート、LED ワークライトを備え、ディスプレイは診断ツールとしても機能します。エラーコードにより、始動失敗の原因を確認できます。
秘訣は容量にあるのではなく、 超低内部抵抗と高放電 C レートの組み合わせ代表的な 2500mAh ジャンプスターター用バッテリーパックを例にすると：満充電時電圧 16.5V、総内部抵抗はわずか約 8mΩ です。オームの法則により、理論上は約 2000A の電流を出力できることになります。しかし、これを安全かつ実用的にしているのは、60C ピークパルスに対応した高倍率セルの化学構成です。つまり、1 パックあたり 250A 以上の電流を 3～10 秒間持続して出力しても過熱しないということです。その後、BMS と MOSFET アレイが始動パルスを 1000～2000A に制限し、セルと使用者の両方を保護します。手のひらサイズのパックでエンジンが始動できるのはこのためです。大容量が重要なのではなく、電流を流すための低抵抗と、それに耐えるための高 C レートが組み合わさっていることが鍵なのです。
セルは直列・並列を組み合わせて配置されています：
- 直列（S）：電圧を上昇させる。セル 4 個を直列接続 = 公称 14.8V（4×3.7V）。12V 車載電気システムに適合します。 **韩文：** 직렬(S): 전압을 상승시킵니다. 셀 4개 직렬 연결 = 공칭 14.8V(4×3.7V). 12V 차량 탑재 전기 시스템에 적합합니다.
- 並列（P）：容量と電流供給能力を向上させる。セル 2 個を並列接続すると、mAh 容量と最大安全放電電流が 2 倍になります。
- 代表的な構成は 4S1P（4 直列 1 並列）で、定格 14.8V・約 4000mAh、1000～2000A の連続放電に対応可能です。
市場に出回るほぼすべての車載ジャンプスターターには高倍率リチウムポリマー（LiPo）セルが使用されており、一般的なスマホ用セルでも角形リン酸鉄リチウム（LiFePO₄）セルでもありません。この電池系が当該カテゴリーで主流となっている理由は以下の通りです：
| 製品特徴 | 高倍率 LiPo 電池の優位性 |
|---|---|
| 超高放電レート | 連続放電で最大 60C、パルス放電で 120C 以上に対応。小型パックで数百アンペアを出力可能です。標準的なリチウムイオン電池（5C）では、過熱なしにこれを実現することはできません。 |
| フレキシブルフォームファクター | パウチ型セルは様々な機器形状に柔軟に対応できるため、ジャンプスターターは薄型の直方体でポケットサイズに仕上げることができ、円筒型のかさばる形状にならないのです。 |
| 高エネルギー密度 | エネルギー密度約 200Wh/kg により、軽量でありながら高出力を実現します。ピーク電流 1000A のモデルでも本体重量はわずか 1～2kg で、片手で楽に持ち運べます。 |
| セルあたり公称電圧 3.7V | 4S 構成で公称電圧 14.8V となり、12V 車載システムに完全に適合します。追加のセルや昇圧コンバーターは不要です。 |
| 瞬時電力供給 | 低内部抵抗により高負荷時の電圧降下を最小限に抑えられ、3～5 秒間のクランキングパルスに極めて重要です。 |
| 成熟した安全設計 | 適切な BMS（電池管理システム）、難燃性パッケージ、高品質セパレータフィルムを備えた現代の高倍率 LiPo 電池は、車載緊急用途でも安全に使用できます。 |

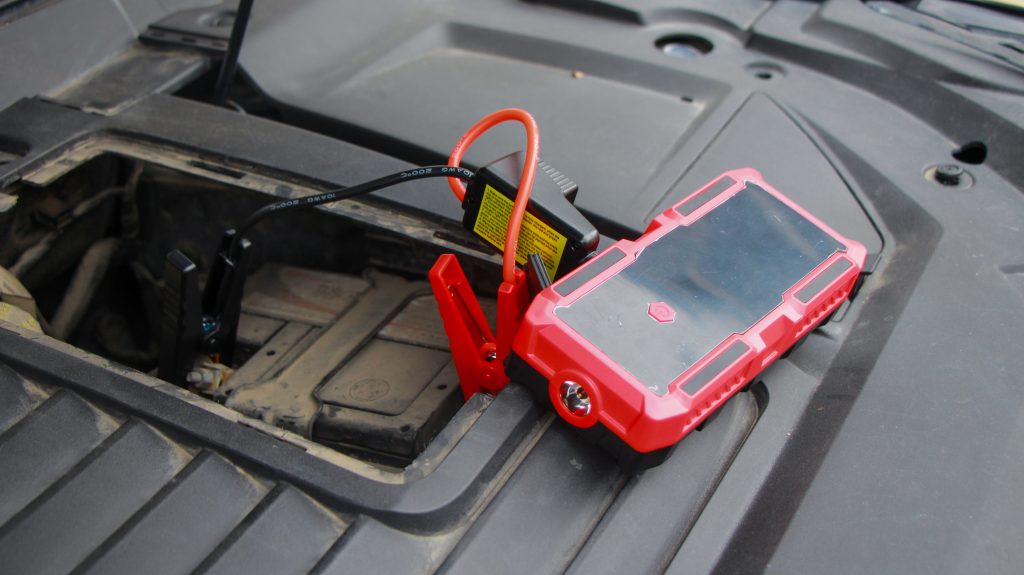

3.完全起動シーケンス
クランプをバッテリー上がりのバッテリーに接続してからエンジンが勢いよく始動するまで、何が起こっているのでしょうか。これは綿密に設計された 5 段階のプロセスで、わずか数秒で完了します。
検出・安全確認
スマートクランプのマイクロコントローラーが車載バッテリーの電圧と極性を検出します。クランプが逆に接続されると、回路が電流を遮断し、赤色の警告が点滅します。車載バッテリーの電圧が約 2V を下回る（完全に上がり切った状態）場合、一部の機種は「強制起動」または「オーバーライド」モードに移行し、検出をスキップします。
プリチャージ（アンチスパーク）
主電力経路を開通する前に、機器は電流制限抵抗を介して車載バッテリーと入力コンデンサーを緩やかに充電します。これにより、満充電のバッテリーパックを深度放電したバッテリーに直接接続した際に生じるスパークや溶着を防ぎます。
主電力経路の開通
メイン PCB 上の MOSFET アレイが完全に導通します。これにより、ジャンプスターターのバッテリーが車載バッテリーと直接並列接続されます。合成電圧は約 12.4～12.8V まで上昇し、スターターソレノイドを作動させるのに十分な値となります。
大電流クランキング
ドライバーがキーを回すと、スターターモーターは 1000A（ガソリン車）または 2000A（ディーゼル車）の電流を消費します。ジャンプスターターの高倍率セルがこのパルス電流を 3～10 秒間供給します。BMS は電流と温度をリアルタイムで監視し、制限値を超えると遮断します。
エンジン始動 — 接続解除
エンジンが始動すると、車載オルタネーターがバッテリーの充電を開始します。ユーザーは 30 秒以内にクランプを取り外し、オルタネーターの電圧がジャンプスターターに逆給電されるのを防ぐ必要があります。高品質な機種には過電圧保護機能が搭載されており、オルタネーターの短時間の電圧スパイクであれば最大 14.8V まで耐えられます。
4.主要技術パラメータ解説
スペックシートには数多くの数値が記載されていますが、市場向け製品を比較する際に実際に重要なのは以下の点です。
| パラメータ | パラメータの意味 | 購買者確認項目 |
|---|---|---|
| ピーク電流 | 装置が出力可能な最大瞬間電流で、通常持続時間は 0.3～1 秒です。 | 試験規格を確認してください。持続時間・温度条件が明記されていない「ピーク電流 2000A」はマーケティング用語であり、技術的な数値ではありません。 |
| 始動電流 | 実クランキング時に装置が 3～5 秒間維持可能な電流 | これが実効的な核心数値です。始動電流 1000A の機器は、ピーク電流 2000A と公称されていても始動電流が 500A しかない機器よりも性能が優れています。 |
| 容量（Wh） | 総蓄積エネルギー。ワットアワー = ボルト × アンペアアワー | Wh で比較し、mAh では比較しないでください。電圧が不明なままの mAh 値単体では実質的な意味がありません。 |
| 入力電圧範囲 | 装置が動作可能な車載バッテリーの電圧範囲 | 高品質な機種はオーバーライドモードにより 0V（完全放電バッテリー）でも動作可能です。安価な機種は 3V を下回ると動作しなくなります。 |
| 動作温度 | 始動信頼温度範囲 | 北方市場では極めて重要です。-30℃での性能は実測データで確認し、スペックシートの公称値だけを鵜呑みにしないでください。 |
よくある技術的誤解
これらの誤解により、購買者は不適切な製品を選んでしまいます。この内容を営業チームと共有してください。
「mAh 値が高いほどジャンプスタート回数が多い」
必ずしもそうではありません。低放電レートのセルを使用した 20000mAh のバッテリーパックは、クランキング中に過熱して停止する可能性があります。一方、高放電レートの 8000mAh バッテリーパックの方が、より多くの始動に成功する場合があります。セルの C レートが総容量よりも重要です。
「ピーク電流 = 車を始動させる電流」
ピーク電流は 1 秒に満たない短時間の尖峰値です。エンジンの実際の始動には、3～5 秒間持続する始動電流が必要です。ディーゼル車や寒冷地での性能を評価する際は、必ずピーク電流ではなく始動電流を比較してください。
「すべてのジャンプスターターは内部が基本的に同じだ」
エントリーモデルと業務用モデルの本質的な違いは、セルのグレード・MOSFET の品質・BMS の精密さ・クランプの保護機能にあります。低価格モデルは 1 回目は動作しても、2 回目・3 回目の始動では熱遮断により停止してしまうことがあります。
「リチウム製ジャンプスターターは高温の車内で危険だ」
A グレード高倍率リチウムポリマー電池セル・難燃性筐体・適切な BMS を搭載した高品質な機種は、車内温度が最高 60℃でも安全です。リスクは無名ブランドのセルを使用し熱保護機能のない安価な機器に起因します。必ず UN38.3 および IEC 62133 の認証を確認してください。
